instech炉温跟踪仪--航天科技、中国创造

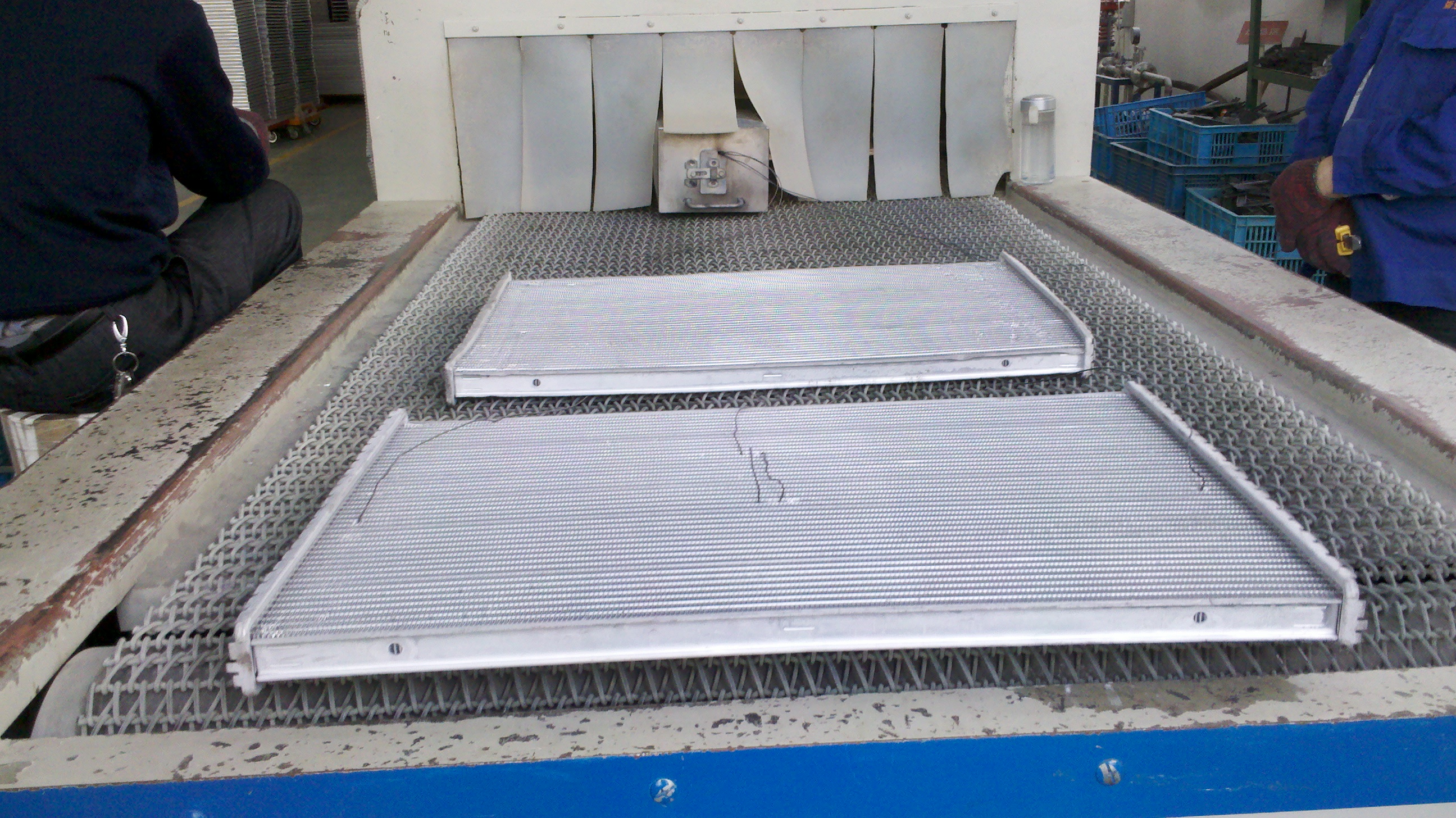

汽车散热器出炉照
instech钎焊炉温测试仪（ARC-800系列）俗称炉窑“黑匣子”，是由耐高温测温仪、保温箱、以及耐高温热电偶组成。制定适宜的钎焊温度和网带速度是保证钎焊质量的关键，钎焊温度太高，网带速度太慢，易造成钎料流失、溶蚀、翅片弯曲等缺陷;钎焊温度太低，网带速度太快，工件尚未达到必要的钎焊温度，各部位温度不均衡，容易造成虚焊、泄漏、钎缝不连续等缺陷。而ARC-800系列钎焊炉温测试仪，能对钎焊热处理的整个生产过程中的温度和时间以及升降温速率进行全程跟踪记录。监控不同产品厚度之间的温度差异为新产品的最佳生产工艺，提供数据依据，确保达到并且不超出正确的钎焊温度。

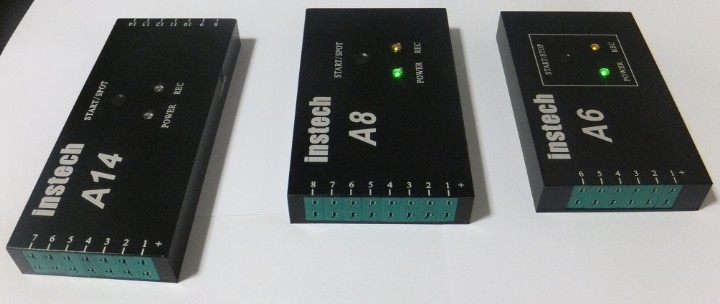

instech钎焊炉温测试仪技术参数（ARC-800系列）
仪器主体的选择：
隔热箱采用航天科技，运用多层复合隔热材料，采用特制耐高温不锈钢精制而成，可应对最严酷的高温炉氧化烧损和承受苛刻的工业环境；
仪器.内部最高工作温度70℃.、体积小、存储容量大（250,000 数据点），采用FLASH 存储芯片，任何意外均不会丢失数据；
| 测点数 | 6/8/10/12/15通道 | 精度 | 0.5% | 传感器 | K型热电偶 | |
| 在炉时间 | 可在800℃下使用1小时 | 内存 | 250,000数据点(可连续储存20组数据） | |||
| 采样周期 | 0.01s～60s，可根据测试要求自行设定 | |||||
| 电池 | 可充电聚合物锂电池 1440mAh(可连续使用120小时)快速充电10分钟即可使用 | |||||
| 电脑要求 | windows 98, 2000, XP，vist,win7等，可连接电脑打印出温度曲线 | |||||
| 软件功能 |
1、温度采样点位置名称及PCB或工件 示意图 2、任意两点之间的时间标注 3、任意两点之间的斜率标注 4、任意时刻点的温度标注 5、设置背景温度曲线进行多组曲线对比 6、任意位置,任意范围的曲线缩放显示 7、任意时间范围内的温差曲线显示 8、四条游标线计算指定区间内的各种温度值 |
9、完整的窑炉数据库（SMT）/ 温度控制方案（热处理），设备数据库 10、完美的工艺分析报告PWI 11、模拟曲线功能，工艺优化，测试日期和时间 12、公司名称、产品名称和备注信息处理的输出 13、可直接打印测试报告或输出电子档的测试报告 14、软件清除仪器内存数据方式 15、时间补偿 16、温度统计 |
||||
| 保温箱尺寸 | 320*170*130mm | 材质 | 不锈钢 | |||
| 保准配置 |
6/8/10/12/15通道测温仪器主体 6/8/10/12/15根1.8米长的温度传感器 电脑数据连接线 多功能分析软件 保温箱 使用说明书 高温手套 |
|||||
特性/ FEATHERS：
本仪器采用进口Flash存储芯片，任意意外不会丢失数据，同时存储20组数据，超过自动覆盖；一键操作，可采用手动、温度、时间启动，简单快捷使用，自主开发全中文设置和分析数据软件，操作一目了然。
本仪器采用进口Flash存储芯片，任意意外不会丢失数据，同时存储20组数据，超过自动覆盖；一键操作，可采用手动、温度、时间启动，简单快捷使用，自主开发全中文设置和分析数据软件，操作一目了然。
硬件设计全部采用先进的CMOS低压芯片(3.3VDC),确保整个系统极其稳定,可靠和采样温度的精准；
仪器功耗≤40mAh即使电压低至 1.9VDC,仍然保证采样温度精准；
效率高，连续存储温度数据20组，同时下载至计算机分组分析处理；
分析系统可基于PC（Windows）及PDA（Pocket )进行数据分析；
电脑USB 接口进行通信/充电 ,无需充电器；
隔热箱采用航天科技，运用多层复合隔热材料，采用特制耐高温不锈钢精制而成，可应对最严酷的高温炉氧化烧损和承受苛刻的工业环境；
仪器.内部最高工作温度70℃.、体积小、存储容量大（250,000 数据点），采用FLASH 存储芯片，任何意外均不会丢失数据；
记录仪一旦移出炉子,将自动终止采样,不需人为干预；
存储温度数据20 组后,系统将按时间自动覆盖最早的数据；
每组温度数据均详细记录采样的起始时间, 采样频率, 采样总点数和热电耦的位置；
开始采样前,自动检测各通道热点耦的连接状况；
精确计算由于热点耦在测温板位置的不同,而引起的进炉时间差,并自动进行补偿；
检测当前电池电量；
导出 Excel 数据，方便进行各类图表分析；
本系统软件适应Win2000, WinXP, Vista, Win7 等操作平台.

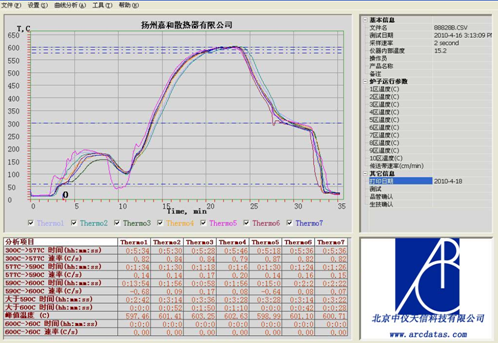

软件优点/Software Advantage:
专业的图表式曲线检测系统能显示已下载的曲线,并制度计算其相关的制程参数,
这些参数图表集中放置在同一个制程窗口上,形象直观,十分容易理解.
