无线实时监测钢坯加热过程温度
出具CNAS认证炉温均匀性测试报告
中国创造 精准监测
钢坯和“黑匣子”安装、无线实时显示温度、及出炉照片
- ●优越的隔热性能（仪器主机最高可耐110℃）
- ●实时的在线温度检测功能（应用WiFi通过手机、iPad、笔记本终端实现无线实时显示温度和曲线）
- ●简单的操作流程（一键启动，傻瓜式操作）
- ●超大8G内存（8G sd卡永久存储测试数据，无需考虑内存不够问题，测试文件自动生成年月日文件夹）
- ●U盘式迅速导出测试曲线（或通过软件直接打开所测试的温度曲线文件）
钢坯加热炉无线炉温均匀性测试仪（ARC-14-1300-KW）俗称炉窑“黑匣子” ，在工业炉内，物料是运动
的，工艺上不仅要了解物料的表面温度，还要知道其内部的温度分布。“黑匣子”能和钢坯同步进入步进加热
炉内受热，实时通过无线传输显示和记录钢坯的表层和内部的温度，实时和PLC系统温度进行比对，从而
了解钢坯的实时加热温度和段面温差、钢坯长度方向的温差，为加热炉投产验收、数学模型的建立和验证
、以及加热炉工艺的数据化提供科学的数据依据。
钢坯加热炉无线炉温均匀性测试仪（ARC-14-1300-KW）技术参数：
一、仪器主体：
| 测点数 | 14通道 | 精度 | 0.35% | 传感器 | K/N型热电偶 | ||
| 在炉时间 | 可在1300℃下使用10小时(可根据工艺要求定制） | 内存 | 8GB(可永久存储数据，无需删除） | ||||
| 采样周期 | 1s～60s，可根据测试要求自行设定 | ||||||
| 电池 | 可充电聚合物锂电池 2200mAh(可连续使用100小时)快速充电15分钟即可使用 | ||||||
| 电脑要求 | windows 98, 2000, XP，vist,win7,Win8等，可连接电脑打印出温度曲线 | ||||||
| 软件功能 |
1、 温度采样点位置名称及PCB或工件 示意图 2、 任意两点之间的时间标注 3、 任意两点之间的斜率标注 4、 任意时刻点的温度标注 5、 设置背景温度曲线进行多组曲线对比 6、 任意位置,任意范围的曲线缩放显示 7、 任意时间范围内的温差曲线显示 8、 四条游标线计算指定区间内的各种温度值 完整的窑炉数据库（SMT）/ 温度控制方案（热处理），设备数据库 |
9、 完美的工艺分析报告PWI 10、 模拟曲线功能/工艺优化/测试日期和时间 11、 公司名称/产品名称和备注信息处理的输出 12、 可直接打印测试报告或输出电子档的测试 报告 13、 软件清除仪器内存数据方式 14、 时间补偿 16、 温度统计 17、可通过手机、平板、笔记本无线实时查看温度曲线数据 |
|||||
| 保温箱尺寸 | 600*350*350mm（可根据实际情况定制） | 材质 | 不锈钢 | ||||
| 标准配置 |
14通道测温仪器主体 电脑数据连接线 多功能分析软件 保温箱 使用说明书 高温手套 无线桥接终端（类似路由器设备） |
||||||
1、本仪器可通过苹果手机、iPad、笔记本电脑无线实时显示和记录炉内温度；
2、采用进口TF存储芯片，8GB超大存储，任意意外不会丢失数据；
3、一键操作，可采用手动、温度、时间启动也可以通过无线远程启动；
4、自主开发中英文设置仪器、分析数据、实时显示温度软件；
6、可通过PC或iOS系统移动终端无线对接，实时显示温度曲线数据；
7、隔热箱采用航天绝热技术，运用多层复合隔热材料，采用特制耐高温不锈钢精制而成
可应对最严酷的高温炉氧化烧损和承受苛刻的工业环境；
8、每组温度数据均详细记录采样的起始时间、采样频率、采样总点数和热电耦的位置；
9、开始采样前，自动检测各通道热点耦的连接状况；
10、精确计算由于热点耦在测温板位置的不同而引起的进炉时间差，并自动进行补偿；
11、远程控制仪器、可实时了解仪器内部参数（如电池电量、内部温度等）
12、导出 Excel 数据，方便进行各类图表分析
（也可以通过笔记本电脑或者苹果iPad以及苹果手机实时显示和记录温度数据）；
13、本系统软件适应Win2000, WinXP, Vista, Win7,苹果i0S 等操作平台。
三、软件优点/Software Advantage:

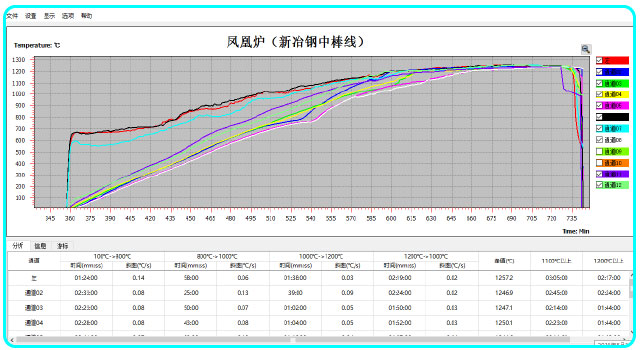

流畅的无线实时显示软件，能把炉内钢坯实际的加热温度实时显示和记录下来。
专业的图表式曲线检测系统能显示已下载的曲线，并制定计算其相关的制程参数，
这些参数图表集中放置在同一个制程窗口上，形象直观，十分容易理解。
用户可以通过直观的无色(好)/黄色(坏)在独立的界面上进行评估，大大简化了评估的难度。
四、板坯、方坯（轴承钢）、圆棒测试现场照：
五、可以提供第三方CNAS认证炉温均匀性检测报告（为客户审核提供权威性报告）：
售后服务：
提供测试方案
送货上门培训
免费质保两年
终身负责维护
